1.电源柜内部闭路水冷系统
在进水分水器上,装有一个温度开关,当温度超过45℃时切断电源工作.
在进水分水器上,装有一个圆形温度表和压力表;
在进水分水器和回水集水器间装有一个压差开关,当压差小于200KPA时,切断电源工作;
在回水集水器上装有一个圆形温度表;
内部每一个水流支路,都装有一个温度开关,当温度超过55℃时,切断电源工作并指示;
一个侧流式去离子过滤器,用于使流过系统的水保持在小的导电率。过滤器的进出口配有截止阀,以便更换滤芯;
电柜内部所有分水器全部用铜和不锈钢制作,以防止生锈。

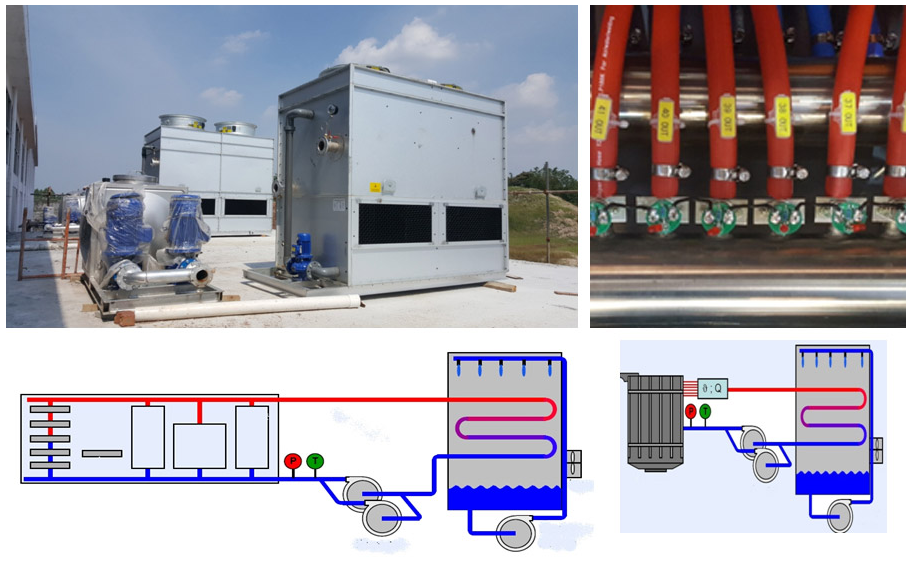

2. 炉体柜闭路循环水泵站
炉体用冷却塔,采用闭路全铜管和不锈钢管路冷却塔。一个水泵站按同时冷却两台炉体所需要的流量而设计,包括冷却所有铜排和水冷电缆。水泵站选型合适,电炉线圈进水压力大于等于0.3MPA。
每一个封闭循环冷却系统包括以下设备:封闭循环冷却泵站,包括:钢支架、不锈钢水泵(一工,一备,一循环泵)、闭路冷却塔,防水电动机,用于消除冷却水温度变化时引起系统压力变化的膨胀水箱,冷却水失压报警线路和铜质内部管道。所有阀门为不锈钢或铜阀。电气箱安装了主控制电源切换开关、水泵和风机起动开关及熔断器、人工水泵选择开关、水温控制线路、信号灯等。所有管路为不锈钢和有色金属,无任何铁件。
