中频无芯感应电炉

所属分类:


产品特点

赋予炉体更多交互窗口,揉合了更多的品质细节及更高的工艺水平,无论材质还是加工技术及工艺都处于业内的领先水平,进一步确保生产更安全,更稳定,更节能。

关键词:中频炉;中频电炉

产品咨询

产品详情

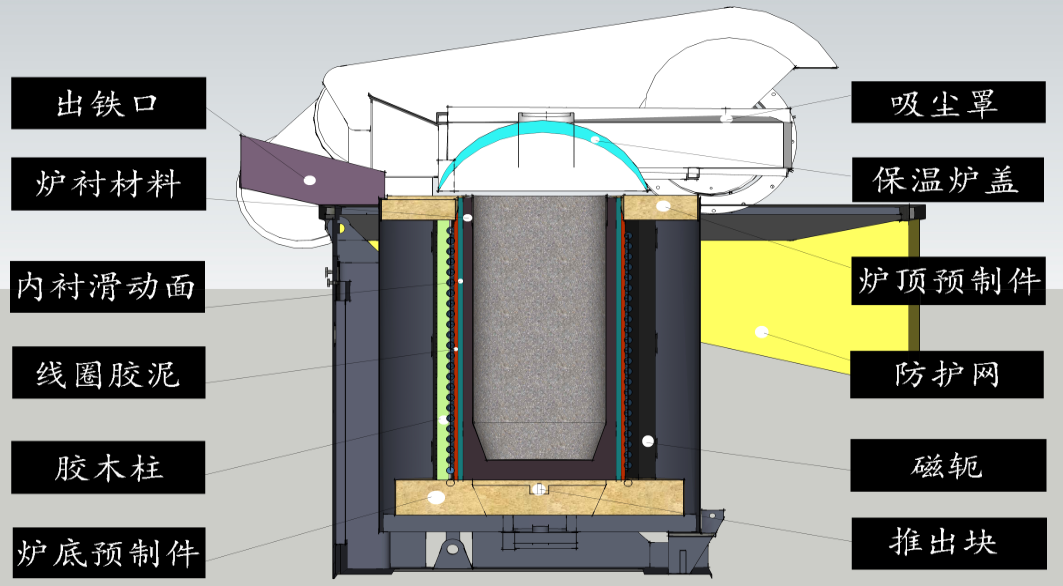

闭式钢壳炉体它包括:封闭炉架、感应器、磁轭、炉盖、除尘系统、倾炉油缸、炉盖旋转油缸、高压无碳胶管、炉口及炉底浇注固定料、防跌落装置、全套不锈钢进水分配器、回水集水器及卡箍等等,包括进出水不锈钢分水器。

线圈

  • 线圈铜管采用D型TU1无氧铜管一体绕制,整体结构坚固,无变形问题;
  • 线圈采用无胶木柱设计,能获得最大的电效率;
  • 试水为用10MPa的压力来对铜管进行48小时测试,以确保线圈无渗漏现象;
  • 采用5层自熔绝缘胶带进行缠绕绝缘处理,绝缘胶带为日本进口;
  • 经过8道绝缘工序处理,耐压测试为10000伏高压电对线圈进行测试;
  • 感应线圈,按客户的实际使用工况设计,经过计算机模拟软件计算得出最优的匝数、匝间距、线圈高度、直径等参数最佳匹配,使电磁转化效率达到最高



品质细节

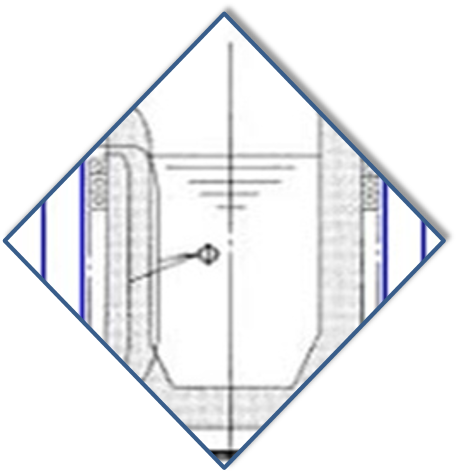

无水冷环设计

熔科公司的感应线圈上与下端经专利技术设计,取消了水冷环,把更多磁场转换与加热;同时通过技术手段把磁力线封闭在炉糛以内,不对炉体外壳产生电磁感应。相对于普通的线圈设计,单个炉体至少节能2~3%


磁轭

磁轭均匀地受力于并轨螺栓,并对线圈提供最   大的压持力,保证炉衬较长的工作寿命;
• 磁轭采用宝钢或武钢生产的优质冷轧取向矽钢片制作,厚度为0.27mm,磁损耗率为105;
• 硅钢片加工后剪切切口飞边允差<±0.1mm,组装后弯曲度,平行度保证线圈与磁轭圆弧状接触,精密藕合;
• 多组磁轭紧固装置牢固可靠,装拆、调整、检修方便,并沿圆周均匀分布;
• 磁轭与线圈间的衬垫采用多层高质量的绝缘材料,包含多层云母板,多层陶瓷纤维板

吸尘罩

全方位无死角的吸尘罩,坚固的钢结构设计。  可以在电炉熔解,加料,扒渣,出铁,球化过程中,进行全程吸尘。熔炼过程中可以减少热损,同时吸尘罩通过一定的吸风量,吸走粉尘和废气,达到和改善废气排放效果。整个保温炉盖可以反向旋转,这一设计有利于在不拆卸吸烟罩的条件下进行拆炉衬的操作及浇注口维修。
• 熔科独特支撑点设计,强度好,稳定性高,不易变形,故障率低,动作平稳



炉衬快速推出装置

炉衬快速推出机构由液压油缸驱动。
• 炉体底部预先设计好的钢结构快速连接导轨。
• 一套框架式安装的推出机构,包括推出油缸,液压油管,控制阀,油管控制阀。
• 此机构拆装方便,一旦炉冷却到400℃以下,炉体翻转90°,用起重机吊起油缸,将油缸连接法兰直接放在炉体底预先设计好的导轨内,启动液压泵站,推出炉衬。一套推出机构可以配用几台炉体

全方位水温水压监控

熔科公司中频炉每个冷却水路都有水温水压监控,不间断的把炉体的运行信息发送到控制系统,监控炉体的运行安全。


客户现场照片

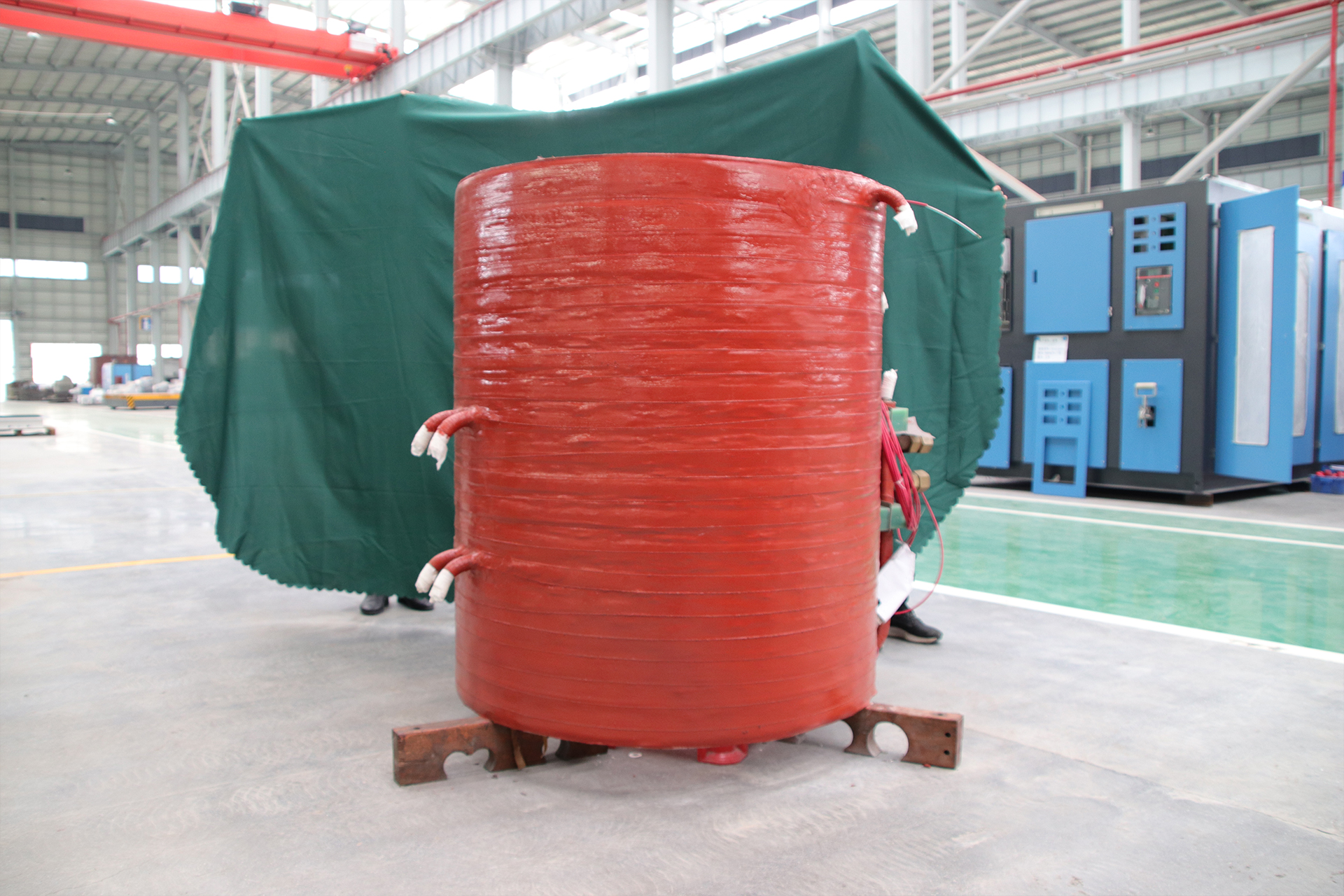

成品线圈图

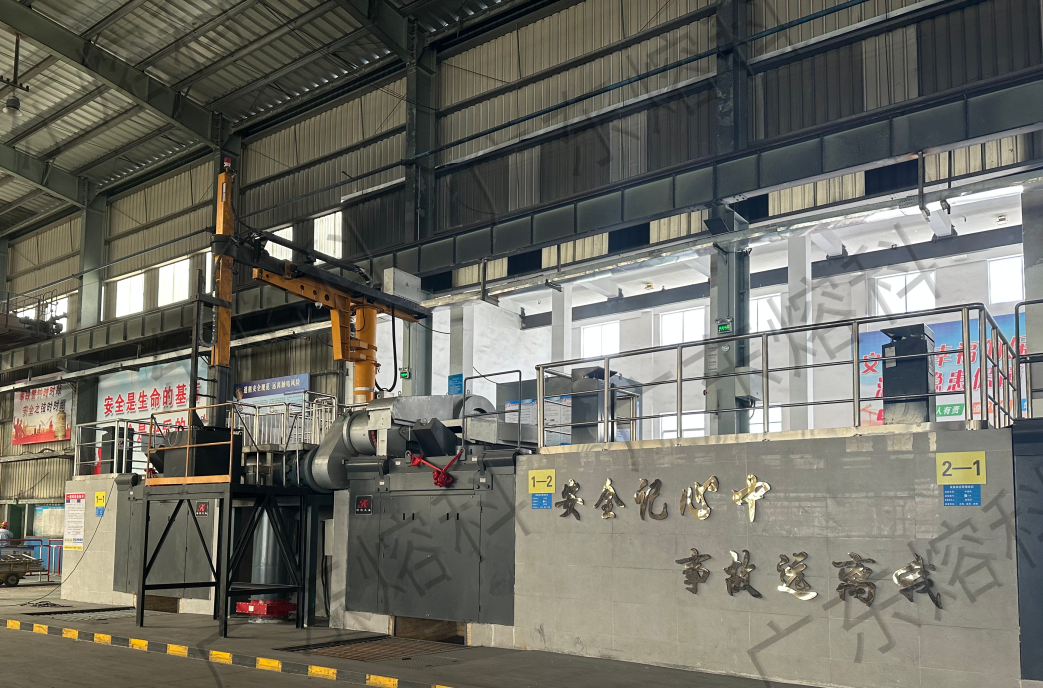

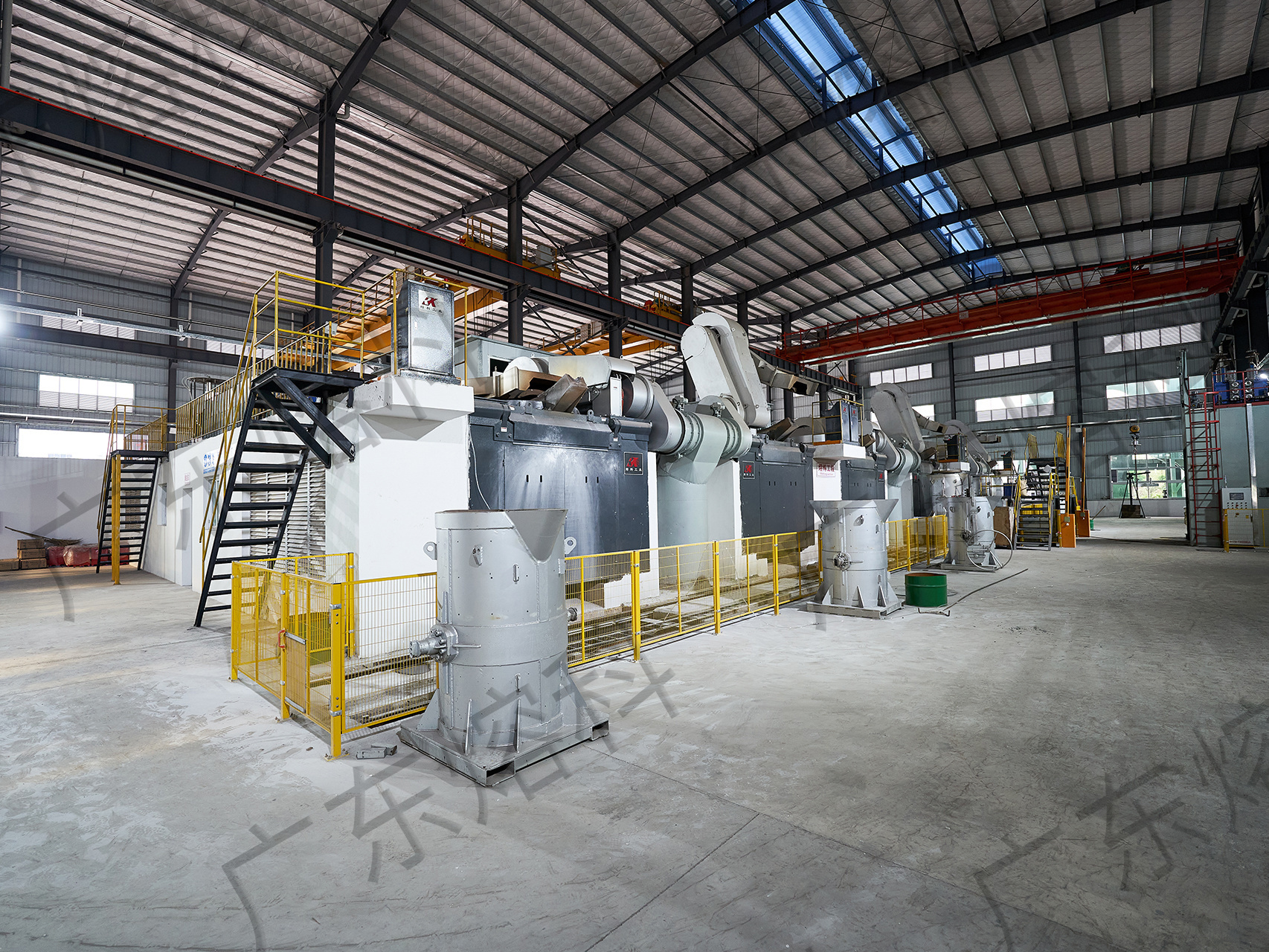

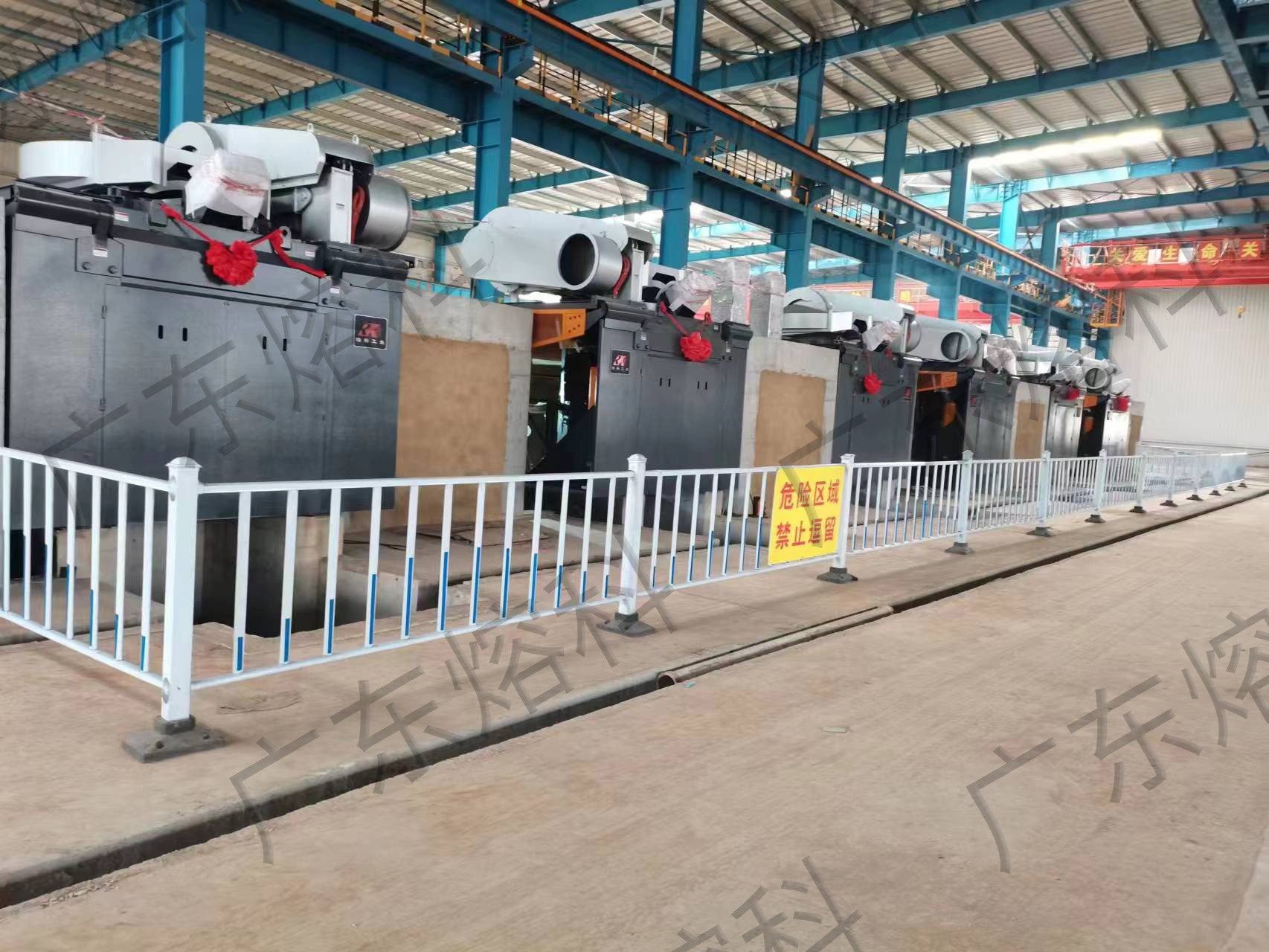

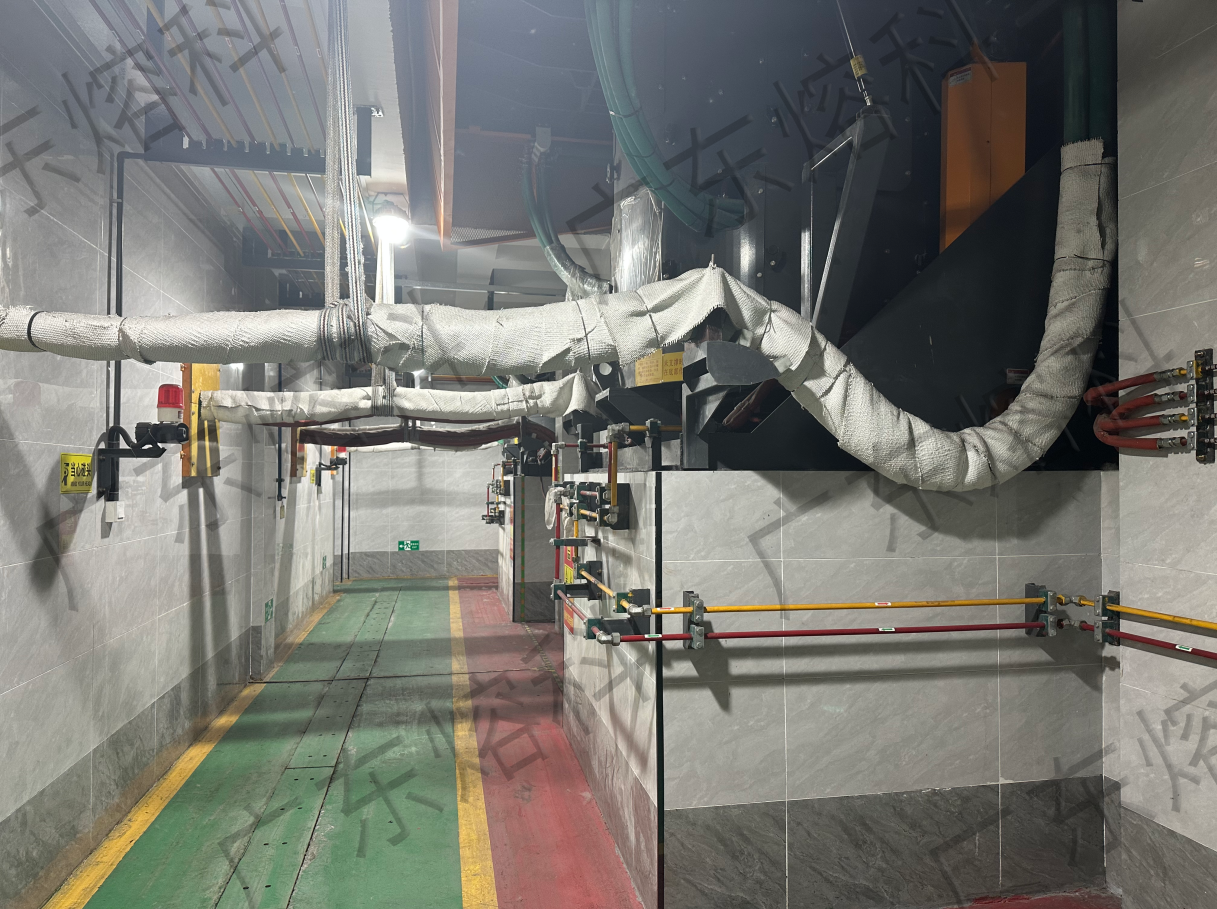

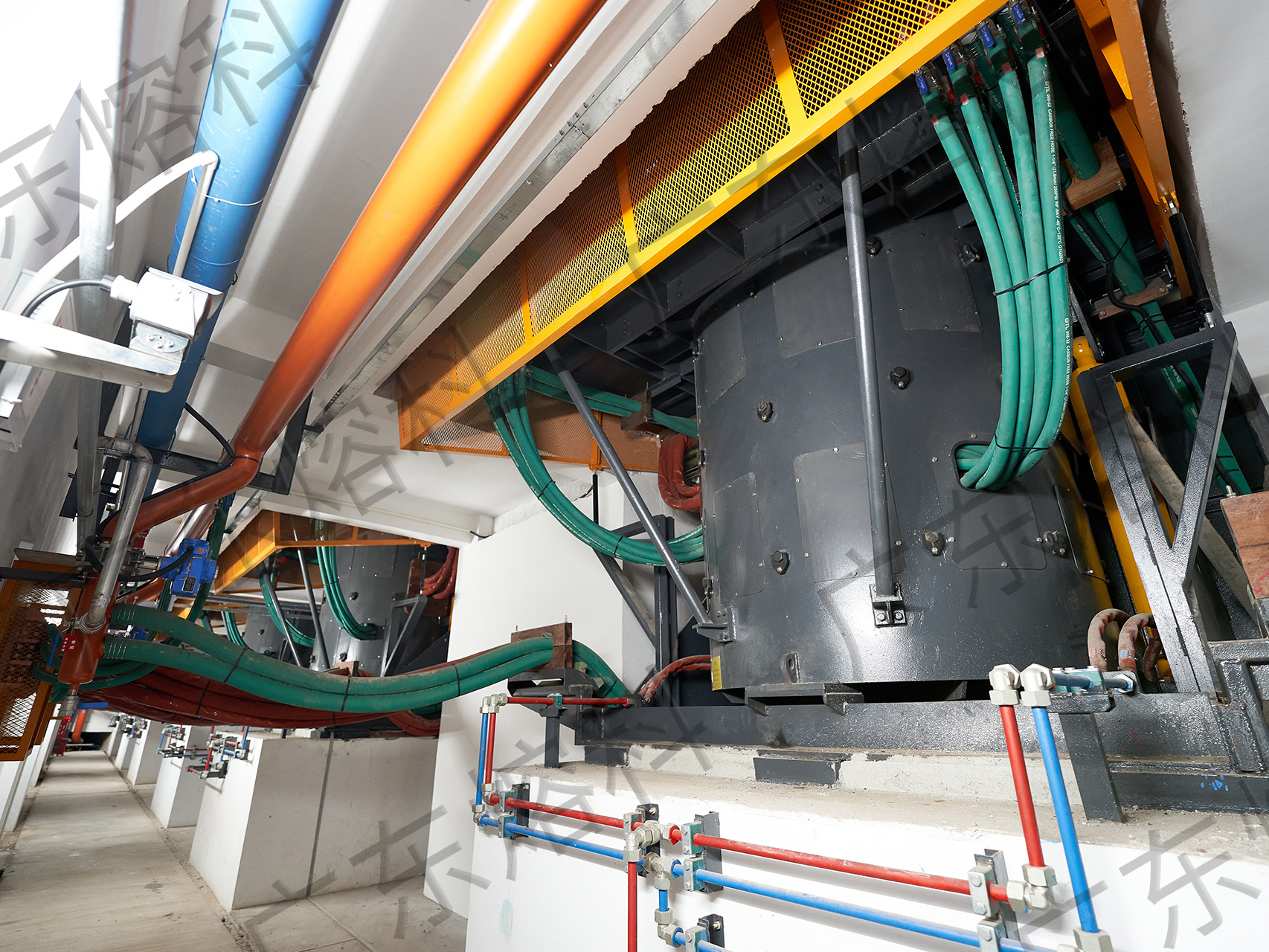

现场图
